Trotec Speedy 360

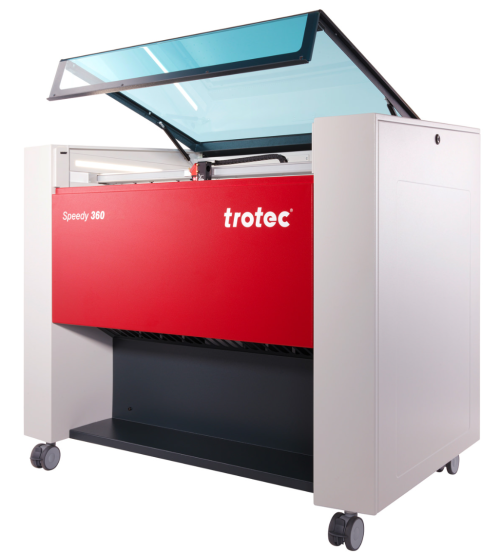

La découpeuse laser Speedy 360 peut découper des pièces de dimensions allant jusqu'à 81 x 50 cm². Les plaques plus longues que 50 cm peuvent dépasser à l'avant de la machine.

Dessin de la pièce

Les pièces peuvent être dessinées dans

Utilisation

Allumage et connexion

1. Allumer l'ordinateur de la Trotec
2. Connexion sur Computer only avec le login .\Fablab et le mot de passe Trotec@ENP
3. Allumer la Trotec à l'aide de votre badge
4. Lancer Trotec Ruby

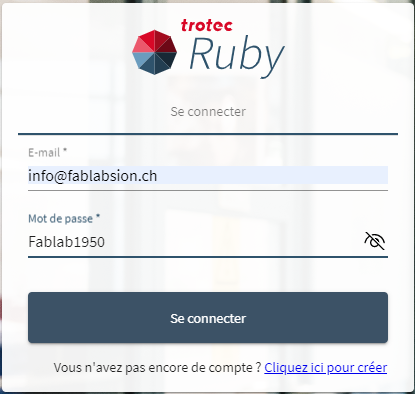

   et connectez vous



Chargement et édition du fichier

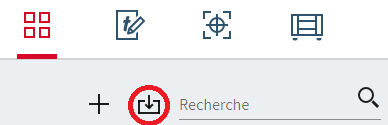

Ruby accepte un large choix de format du fichier comme le .svg, le .pdf, le .png, ... mais malheureusement pas les .dxf. Il faut donc convertir les .dxf en .svg ou .pdf avant de le charger dans Ruby. Pour charger un fichier dans Ruby cliquez sur l'icone d'importation.

Une fois chargé, vous pouvez passer à l'onglet d'édition en cliquant sur le fichier chargé ou sur l'icone prévu à cet effet:

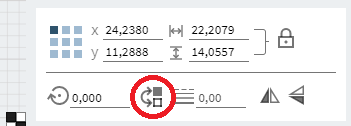

Dans ce menu vous pouvez ajouter divers forme ou éditer votre model. Par exemple, pour la gravure d'une surface il faut une forme pleine. Si vous aviez préparé votre fichier comme pour RDWorks, il est possible de rapidement remplir la forme à l'aide du bouton suivant:

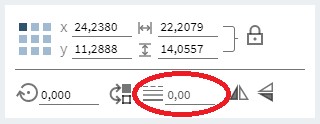

Si vous souhaitez graver une ligne, pensez à vérifier l'épaisseur de cette ligne. Sois vous l'avez fixé en amont dans votre logiciel de dessin, sois vous pouvez la modifier grâce au paramètre ci-dessous (une épaisseur de 0 correspondra à l'épaisseur du laser):

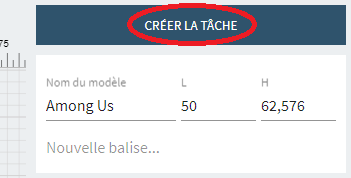

Une fois toutes votre model prêt, il ne reste plus qu'à rogner votre model à ses dimensions minimale à l'aide de la touche ci-dessous puis à créer la tâche.

(Un nettoyage régulier est effectué. Si vous souhaitez garder votre model, veuillez y mettre votre visa en balise.)

Préparation du travail

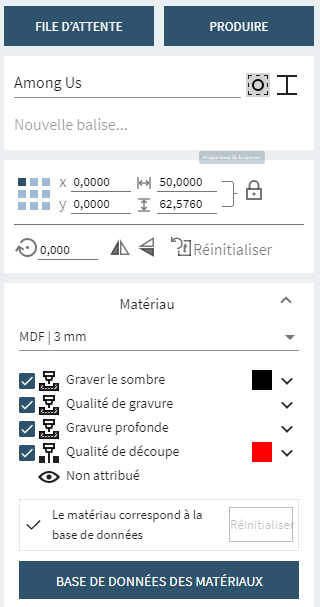

Votre tâche créée, il faut procéder au choix de la matières. Pour faciliter la recherche, vous pouvez taper le mot clé "Fablab" pour filtrer uniquement les matières enregistré par le FabLab. Vous pouvez changer à ce moment là les effets que vous souhaitez en fonction de vos couleur. Pour cela, cliquez sur la couleur et attribuez la à l'effet désiré.

Matières

Matériaux interdits

• Béryllium (oxydes, sels)

Substance toxique et cancérigène, qui peut causer des lésions à la peau, aux poumons, à la rate et au foie

• Résine époxy / phénoliques
• Matériaux ignifuges

Les matériaux étiquetés comme "ignifuges" comprennent souvent du brome ajouté.

• Halogènes (F, Cl, Br, I, At) et leur présence

Fluor, chlore, brome, iode et astate et matériaux comprenant ces éléments

• PTFE (Téflon)
• PVC
• PVDF
• Carbone / fibre de carbone

Lors du traitement du carbone, de très petites fibres peuvent s'échapper et provoquer des courts-circuits

• Cuir avec trioxyde de chrome

Matériaux délicat (Attention !)

• Bois

De petites quantités de formaldéhyde et de monoxyde de carbone. Toxique en grande quantité. Le bois résineux obstrue les machines laser et les filtres

• MDF, contre-plaqué, ... (Bois collé)

Les fumées de colle sont toxique et potentiellement explosive. Veillez à bien ventiler et n'ouvrir qu'une fois toute la fumée dissipée.

• Métaux

Les étincelles chaudes peuvent provoquer des explosions.

• PMMA (acrylique)

Particules gazeuse inflammables. Lors de la découpe du PMMA, une extraction appropriée sous la pièce est nécessaire.

Liste des matériaux pour gravure et découpe

1. Uniquement gravure
   • Aluminium anodisé
   • Métal revêtu (laque)
   • Miroir

   Avec papier humide ou scotch

   • Verre

   Avec papier humide ou scotch

   • Pierre
   • Céramique
2. Gravure et découpe
   • Bois
   • Papier
   • Carton
   • Nourriture
   • Cuir (sans chrome)
   • Textiles
   • Liège
   • ABS (Acrylonitrile butadiène styrène)
   • Acrylique / PMMA p.ex. Plexiglas
   • Caoutchouc
   • PA (Polyamide)
   • PBT (Polytéréphtalate de butylène)
   • PC (Polycarbonate)
   • PE (Polyéthylène)
   • PES (Polyester)
   • PET (Polyéthylène téréphtalate )
   • PI (Polyimide)
   • POM (Polyoxyméthylène)
   • PP (Polypropylène)
   • PPS (Sulfure de polyphénylène)
   • PS (Polystyrène)
   • PUR (Mousse de polyuréthane)

Réglage du focus

Positionnez votre matière sur la table, puis placez le laser au dessus de cette dernière. Mettez le petit chevalet assorti à la lentille (chaque lentille à son chevalet calibré en usine) puis montez doucement la table jusqu'à ce que le chevalet tombe. Dès que ce dernier tombe, votre focus est calibré à la bonne distance.

Découpe

Cliquer sur PRODUIRE, puis sur le bouton Play.

Maintenance

Réalisez un nettoyage général dès que nécessaire mais au minimum une fois par semaine.

Nettoyez la lentille et le miroir après une utilisation intensive, lorsque nécessaire ou au minimum une fois par mois.

Nettoyage général

1. Descendez la table et ouvrez le couvercle supérieur en acrylique transparent et le panneau avant.

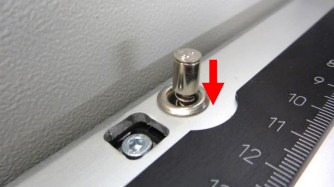

2. Enlevez la table de gravure en appuyant sur les 4 boutons



3. Enlevez soigneusement toutes les particules de saleté et les dépôts à l'intérieur de la machine (par exemple, avec un aspirateur ou un balai).
4. Nettoyez la plaque de guidage d'air et les fentes d'aération du boîtier d'évacuation à l'intérieur de la machine à l'aide d'un chiffon sec ou humide ou d'une brosse.
5. Nettoyez le couvercle supérieur en acrylique transparent à l'aide d'un chiffon en coton sec ou légèrement humide. N'utilisez pas de serviettes en papier car elles pourraient rayer l'acrylique.

Nettoyage lentille

1. Préparation
   1. Préparez le liquide de nettoyage et les lingettes
   2. Relevez la table et placez un chiffon sous la buse
   3. Détachez la lentille en vissant la bague de serrage vers l'intérieur.
   4. Retirez maintenant la lentille et vérifiez la surface.

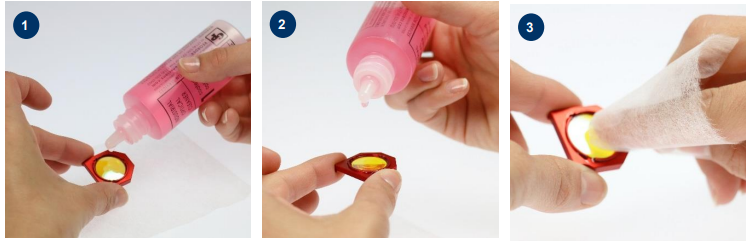

2. Nettoyage
   1. Retirez la lentille et rincez-la avec du liquide de nettoyage pour éliminer les grosses saletés.
   2. Mettez un peu de liquide de nettoyage sur la lentille et laissez agir le liquide pendant 1 minute.
   3. Imbibez un mouchoir en papier de liquide de nettoyage et essuyez soigneusement la surface.
   4. Insérez maintenant avec précaution la lentille avec le support de lentille dans la tête laser et fixez la bague de serrage.



   Les lentilles sont très sensibles, il faut donc les manipuler avec beaucoup de précautions. Ne touchez pas la lentille avec vos doigts ou avec des outils, et n'utilisez jamais deux fois un tissu de nettoyage, car la surface peut facilement être rayée.

   Nous vous recommandons d'utiliser le kit de nettoyage fourni. Vous pouvez également utiliser des cotons-tiges de haute qualité avec le liquide de nettoyage fourni.

Nettoyage miroir

1. Tout en tenant le miroir, desserrez les deux vis moletées (1) et soulevez le miroir du porte-miroir.

   Veillez à ce que le miroir n'écrase pas le porte-miroir, car il peut être rayé très facilement.

2. Rincez le miroir avec un liquide de nettoyage pour éliminer les salissures grossières.
3. Mettez un peu de liquide de nettoyage sur le miroir et laissez agir le liquide pendant 1 minute pour qu'il fasse effet.
4. Imbibez un mouchoir en papier de liquide de nettoyage et essuyez soigneusement la surface.
5. Réinsérez maintenant le miroir avec précaution et fixez-le avec les deux vis moletées.
